Bağımsız Olarak Geliştirilen FFT Dalga Formu Analiz Sistemi ile Sektördeki Test Darboğazlarını Aşın

Çekiş makinesi performans testi alanında, geleneksel yöntemler temel olarak titreşim testini, gürültü testini vb. içerir. Bununla birlikte, voltaj dalga formlarının doğru bir şekilde yakalanması ve operasyonel verilerin analiz edilmesi, motor durumunun değerlendirilmesinin temelini oluşturur. Kapsamlı iyileştirmelerden sonra, NIDEC Asansör Motor Ekibi bağımsız olarak çekiş makinelerinin arka elektromotor kuvvet prensibini temel alan bir FFT dalga biçimi analiz sistemi geliştirdi; karmaşık harici sensörlere ihtiyaç duymadan, yalnızca sinyal dönüşümü yoluyla sinüs dalgaları üretebilir ve çekiş makinesi testi için daha verimli ve doğru bir çözüm sunar.

Arıza Tespit Savunma Hattını Güçlendirecek Çoklu Algoritmalar

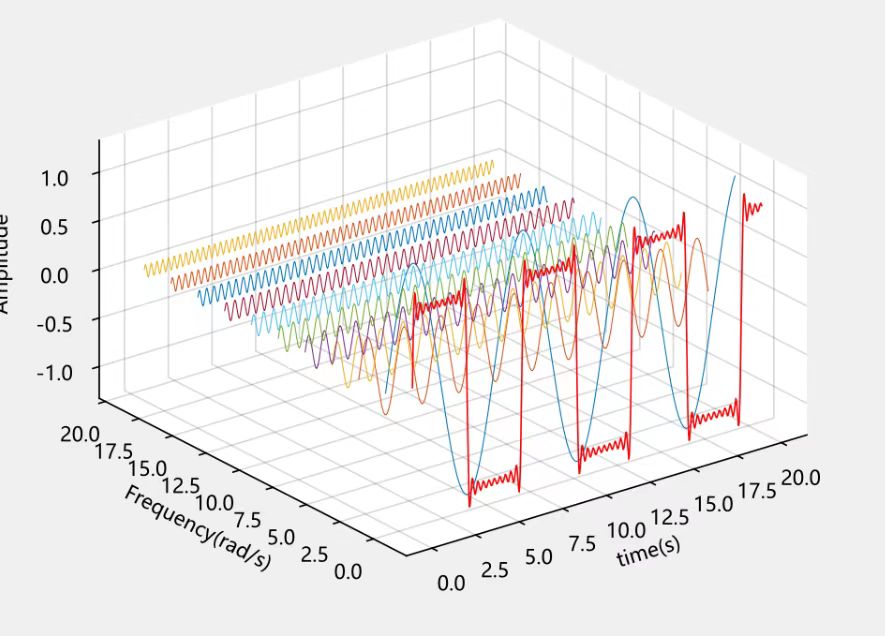

NVH analiz araçlarının temeli olan Hızlı Fourier Dönüşümü (FFT) algoritması, arıza tespitine yönelik klasik bir araçtır. Motorun çalışması sırasında toplanan indüklenen elektromotor kuvvetin zaman alanı sinyallerini frekans alanı sinyallerine doğru bir şekilde dönüştürebilir. Kalıcı mıknatıslı senkron motorların fiili çalışmasında, kalıcı mıknatısların yanlış hizalanması, ters yapıştırılması ve ofset yapıştırılması gibi hatalar, belirli frekanslarda anormal sinyaller üretecek olan indüklenen elektromotor kuvvetteki ince değişikliklere yansıyacaktır. FFT algoritması, güçlü sinyal analiz yeteneği sayesinde bu ince değişiklikleri keskin bir şekilde yakalayabilir ve arıza teşhisi için önemli ipuçları sağlayabilir.

NIDEC Asansör Motor Test Çözümünün Çift Çekirdekleri

Donanım Çekirdeği: Yüksek Örnekleme Oranlı Veri Toplama Kartı

Sinyal "bozulmasını" önlemek için, donanım temeli olarak yüksek örnekleme oranlı ve yüksek çözünürlüklü veri toplama kartlarını seçiyoruz. Motorun çalışması sırasında arka elektromotor kuvvetinin küçük voltaj değişikliklerini gerçek zamanlı olarak yakalayabilir, analog sinyalleri hassas dijital sinyallere dönüştürebilir ve sonraki analiz için "yüksek kaliteli ham veriler" sağlayabilir.

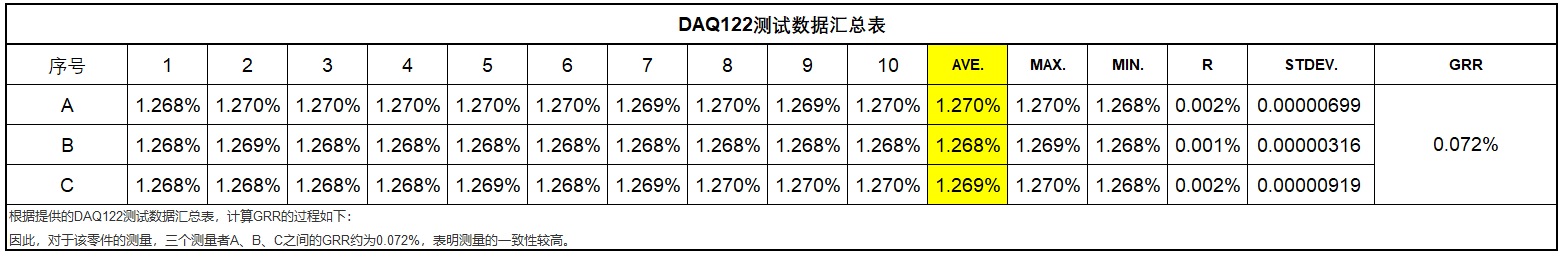

ME ekibi, seçilen veri toplama kartının gereksinimleri karşıladığından emin olmak için kartı test etti. Analiz, seçilen veri toplama kartının, üç ölçüm cihazı A, B ve C arasında yaklaşık %0,072'lik bir GRR ile mükemmel stabiliteye sahip olduğunu göstermektedir.

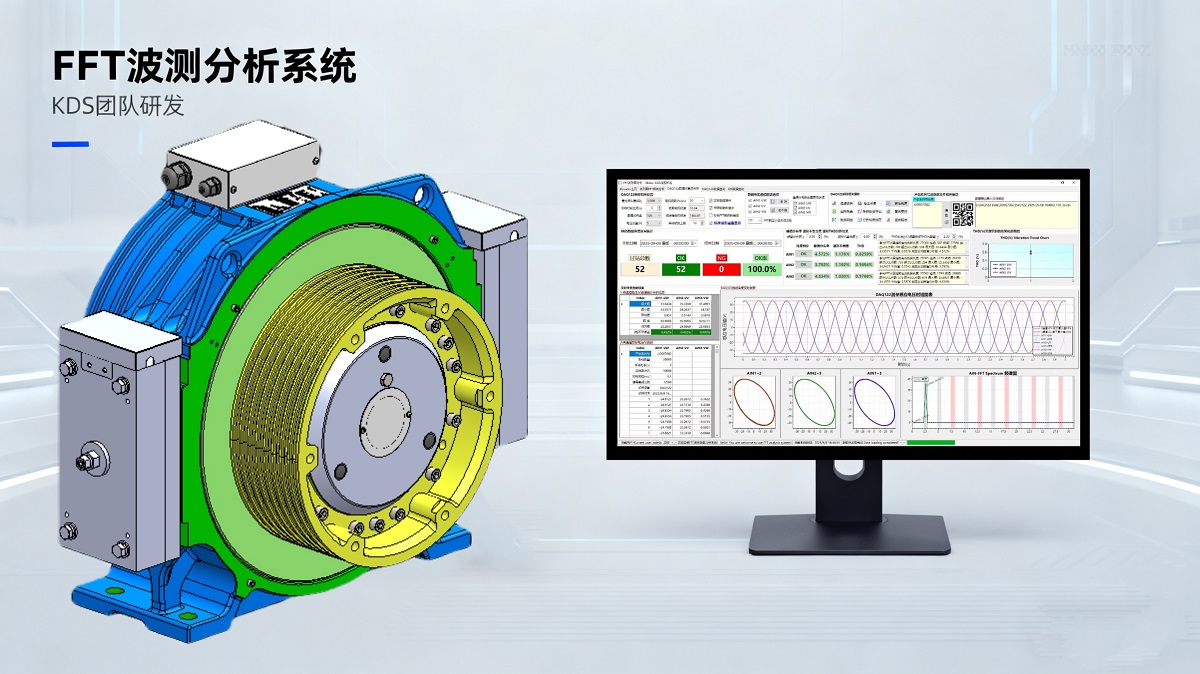

Yazılım Çekirdeği: Bağımsız Olarak Geliştirilen FFT Dalga Formu Analiz Sistemi

Bu sistemin temel avantajı, "profesyonel verileri" "görünür, analiz edilebilir ve kullanılabilir" test sonuçlarına dönüştürmesinde yatmaktadır. Üç temel işlevi, zaman alanından frekans alanına kadar tam boyutlu analizi kapsar:

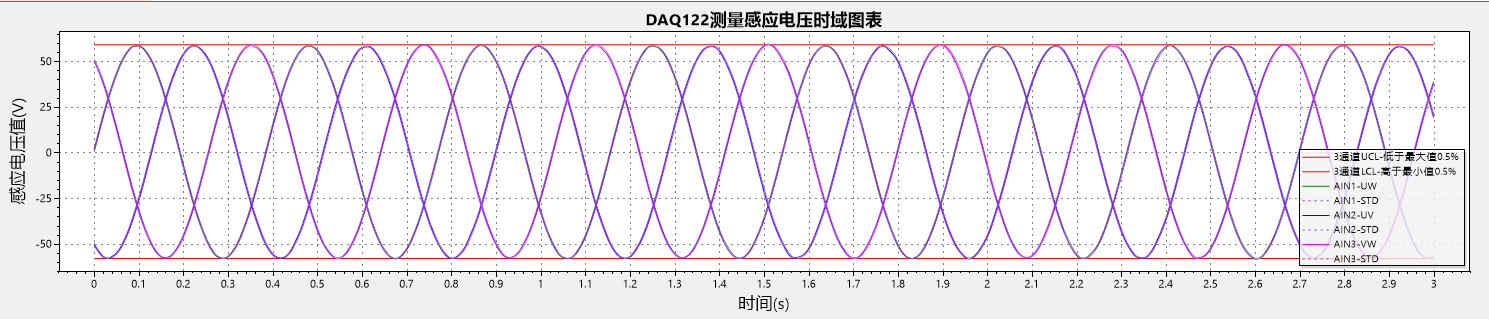

• İndüklenmiş Gerilim Zaman-Alan Tablosu: Gerilim sinyallerinin zaman içindeki değişim eğrisini gerçek zamanlı olarak görüntüler, gerilim dalgalanmalarını ve tepe nokta oluşum düğümlerini sezgisel olarak gösterir, anlık sinyal değişikliklerini bir bakışta netleştirir;

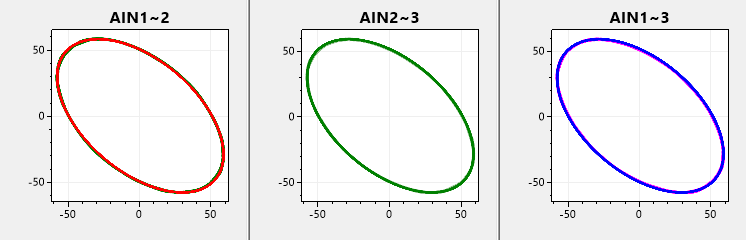

• Lissajous Şekil Analizi: Farklı sinyallerin faz ilişkisi yoluyla Lissajous figürleri oluşturur, çekiş makinesinin operasyonel stabilitesini hızlı bir şekilde değerlendirir ve anormal faz sapmalarını bir bakışta tanımlar;

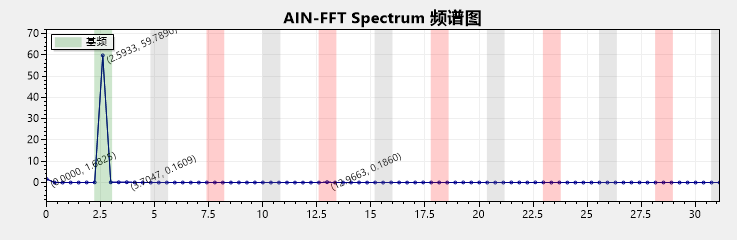

• Derinlemesine Spektrum Analizi: Zaman alanı sinyallerini frekans alanı verilerine dönüştürür, her frekans bileşeninin oranını açıkça gösterir ve harmonik girişim gibi potansiyel sorunları kolayca tespit eder.

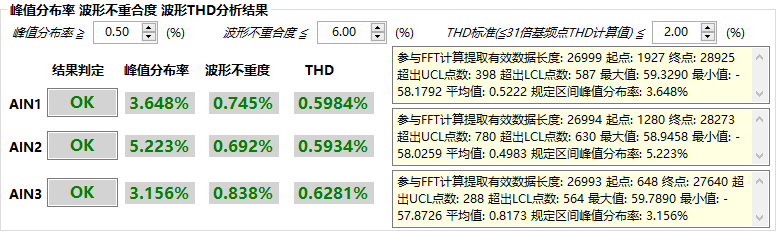

Sistem, "verileri görüntülemenin" ötesinde, daha çok "sonuçları sunmaya" odaklanır. Üç temel test göstergesi cer makinesinin performansını korur:

1. Tepe Dağıtım Hızı: Gerilim tepe noktalarının dağılımını sayar, tepe noktalarının makul bir aralıkta olup olmadığına karar verir ve anormal tepe noktalarının neden olduğu motor kaybını önler;

2. Dalga Biçimi Eşleşmeme Derecesi: Gerçek dalga biçimi ile standart sinüs dalgası arasındaki farkı karşılaştırır, dalga biçimi bozulmasını ölçer ve motorun devreye alınması için kesin temel sağlar;

3. Dalga Formu THD Analizi: Toplam harmonik distorsiyonu hesaplar, harmoniklerin voltaj dalga formları üzerindeki etkisini sezgisel olarak yansıtır ve çekiş makinelerinin ürün kalitesini optimize etmeye yardımcı olur.

Başarı Gösterimi

Bağımsız olarak geliştirilen FFT dalga biçimi analiz sistemi aracılığıyla, motor NVH performansının çok boyutlu testi gerçekleştirilerek ürün kalitesi sorunları önemli ölçüde azaltıldı ve teslimattan önce motor kalitesi güvence altına alındı. Aralık 2024'ten günümüze yaklaşık on binlerce motor test edildi ve test edilen motorların ilk geçiş verimi %99,5'in üzerinde tutuldu. Bu verilerin toplanması ve analizi, NIDEC asansör motoru kalitesinin güvenilirliğini ve bu motor FFT performans test yazılımının geliştirilmesinin önemini tam olarak göstermektedir.

Son olarak, NVH ilkesinin yorumlanmasından, yeniliğin tanıtılmasına, yüksek hızlı veri toplamadan, çok boyutlu parametre analizinden tam ölçekli seri ürün testine kadar bu FFT dalga biçimi analiz sistemi, geleneksel testlerin sınırlamalarını ortadan kaldırır. Motor fabrikası kalite denetimi, günlük çalışma ve bakım izleme veya arıza teşhisi için olsun, detaylı ve kapsamlı test desteği sağlayarak asansör çekiş makinesi endüstrisinde motor performansının verimli, emniyetli ve güvenilir testine yeni bir ivme kazandırabilir!
